超高所作業車

超高所作業車 スカイボックス

highlift_00

■当社のオペレーターが操作いたしますので作業される方の資格は必要ありません。
■高所作業車の引取りや返却の手間がかかりません。
■作業終了次第に撤収いたしますので停めて置く場所に困ることもございません。
■操作を任せて作業に集中できます。



スカイボックスの使用分野

■大型構造物の建設工事・修繕工事・保守点検作業・清掃作業

・看板工事 ・照明工事 ・野球場工事 ・建築改修工事 ・防水工事 ・ゴルフ練習場ネット工事
・建築工事 ・清掃工事 ・架設工事 ・設備工事 ・眺望調査工事 ・メンテナンス工事
・塗装工事 ・避雷針交換工事 ・解体工事 ・装飾工事 ・清掃作業 ・橋梁工事
・高速道路工事 ・プラント工事 ・風力発電工事 ・造園工事 ・煙突修繕工事 ・電気工事



■高所からの空中撮影

◆テレビ中継

・スポーツ中継(野球・マラソン・ゴルフなど)
・イベント中継(野外コンサート・お祭りなど)

◆空撮写真

・マンション建設予定地の眺望写真
・建築竣工記念写真
・社屋パンフレット写真



・人文字写真
・集合写真

■高所からの空中撮影

◆テレビ中継

・スポーツ中継
(野球・マラソン・ゴルフなど)
・イベント中継
(野外コンサート・お祭りなど)

◆空撮写真

・マンション建設予定地の眺望写真
・建築竣工記念写真
・社屋パンフレット写真
・人文字写真
・集合写真

また、広島県内はもちろんのこと広島県外にも高所からの記念写真「人文字写真」「集合写真」「建築竣工写真」などご希望の方には、
高所撮影専門のプロカメラマン「石原写真事務所様」とスカイボックスとのコラボレーションによる撮影を行うこともできます。

保有スカイボックス

image_highlift01

60tラフター ジブ取付け

image_highlift02

25tラフター メインブーム取付け

image_highlift03

搭乗風景

image_highlift04

スカイボックス内部

image_highlift05

旋回機能

image_highlift06

スカイボックス下部

スカイボックス使用風景1

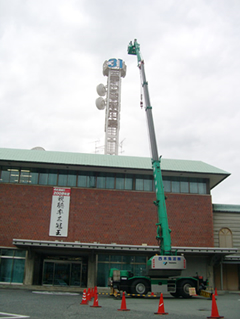

使用風景①

image_highlift08

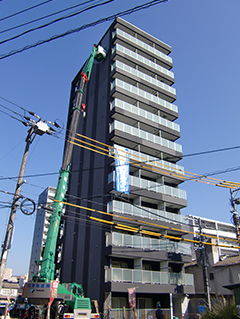

使用風景②

image_highlift07

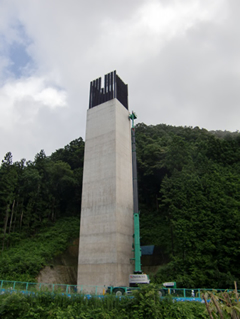

使用風景③

種類 最大地上高 能力(トン数) 最大積載量
スカイボックス
・ SS-150
・ SS-180
65m 70tラフター ジブ3本 250kg
60m 60tラフター ジブ2本 250kg
47m 70tラフター メインブーム 350kg
47m 60tラフター メインブーム 350kg
41m 25tラフター ジブ1本 200kg
33m 25tラフター メインブーム 350kg
スカイボックス SS-150 / SS-180
最大地上高 能力
(トン数)
最大積載量
65m 70tラフター
ジブ3本
250kg
60m 60tラフター
ジブ2本
250kg
47m 70tラフター
メインブーム
350kg
47m 60tラフター
メインブーム
350kg
41m 25tラフター
ジブ1本
200kg
33m 25tラフター
メインブーム
350kg

詳細 (SKYBOX スカイボックス)

スカイボックスの特徴

■70t・60t・25tラフタークレーンのメインブーム及びジブブームに取付けが可能。
  (25tラフタークレーンは1段ジブのみ)
■ジブ装着により高所で入り組んだ複雑な場所での屈折作業が可能。
■ボックスの外側は鋼板で囲い、高所においての搭乗者の風よけと恐怖心を少なくしています。
■ボックス内にはバッテリー搭載で
 ・電動油圧シリンダーにより常時自動水平機能付
 ・旋回ボタンを押すことにより電動油圧シリンダーによって左右各45度旋回機能付
 ・バッテリーはフル充電で3日~7日間位使用できます。



バツグンの安全性、安定性

■スカイボックスは移動式クレーンに取付けていますので、大変安定性が良く、搭乗者が安心して高所作業が出来ます。
■大きな作業半径にも対応できるため現場作業の効率化にも寄与致します。
■スカイボックスはクレーンオペレーターが慎重に操作致しますので搭乗者も安心です。
■スカイボックスを取付けた状態でも搭載総重量に応じてクレーンの安全装置が作動しますので、安全に作業ができます。
■200kg~350kgまで積載可能。(ブームの仕様により異なります。)
■緊急時警報スイッチを充備し、安全帯取付金具を中央部に設置。(安全帯必着用)
■従来の高所作業車に比べたいへん動きがスムーズで搭乗者のストレスを軽減できます。



マシーンスペック



寸法図面

■三面図 (SKYBOX SS-150)

マシーンスペック

労働省労働基準局安全衛生部安全課による見解 H.5

  1. 既存の高所作業車では対応出来ない作業についての限界使用を望む。
  2. とう乗する作業員は必ず安全帯を着用し、ボックス内からの転落を防止すること。
  3. とう乗者についての資格要件は特にない。
  4. とう乗設備と、とう乗者との総重量の1.3倍に相当する重量に500kgを加えた値が
    当該移動式クレーンの定格荷重をこえないこと。



■主要緒元
型式 SKYBOX SS-150 SKYBOX SS-180
寸法 縦1.5m / 横1.5m / 高さ1.1m 縦1.8m / 横1.8m / 高さ1.1m
本体重量 420kg 470kg
搭載荷重 メインブーム取付時300kg(搭乗者含む)
ジブブーム取付時200kg(搭乗者含む)
材質 鋼管フレーム、鋼鈑張
駆動電源 バッテリー(12V)×2台(DC24V駆動)
水平保持機構 傾斜針による自動水平維持装置 傾斜角(0°~85°) 動力:電動油圧シリンダ
旋回機構 旋回範囲:右45° 左45° / 動力:電動油圧シリンダ
安全取付金具 ボックス中央部 / 後部右左に設置
型式
SKYBOX SS-150 SKYBOX SS-180
寸法
縦1.5m /
横1.5m /
高さ1.1m
縦1.8m /
横1.8m /
高さ1.1m
本体重量
420kg 470kg
搭載荷重
メインブーム取付時300kg(搭乗者含む)
ジブブーム取付時200kg(搭乗者含む)
材質
鋼管フレーム、鋼鈑張
駆動電源
バッテリー(12V)×2台(DC24V駆動)
水平保持機構
傾斜針による自動水平維持装置
傾斜角(0°~85°)
 動力:電動油圧シリンダ
旋回機構
旋回範囲:右45° 左45° /
 動力:電動油圧シリンダ
安全取付金具
ボックス中央部 /
 後部右左に設置

-注意事項-

超高所作業車の…
搭乗者は必ずヘルメットを被り、安全帯のフックを所定の場所に掛け、ボックスからの転落事故を防止してください。
超高所作業車の…
搭乗者はボックスから大きく身を乗り出したり、ボックスの縁の上に立ち上がって作業しないでください。
超高所作業車の…
搭乗者は危険を感じたら、ボックス内にある緊急報告ボタン(赤)を押して地上のオペレーターに合図してください。

※万が一の補償の為、搭乗者には移動式クレーンの人身傷害保険が適用されます。(無制限)

超高所作業車・料金体系

お客様のニーズにお応えするために、月極、1日、半日制3種類の高所作業料金設定しております。
この他キメの細かい高所作業料金設定も可能ですので、お気軽にお問合せ下さい。

【主要営業エリア】

広島市8区(中区、西区、南区、東区、佐伯区、安佐南区、安佐北区、安芸区)
・廿日市市・呉市・東広島市・大竹市・三次市・庄原市・福山市・竹原市・三原市・尾道市・安芸高田市・府中市・江田島市など広島県14市、および山口県・岡山県・島根県・鳥取県など中国地方、愛媛県・香川県・高知県・徳島県など四国地方全域。

*内容により営業エリアは異なりますのでまずはお気軽にご相談ください。
